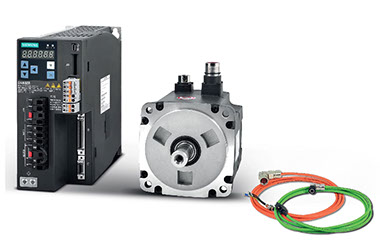

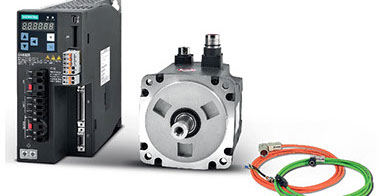

SERVO MOTOR VE SÜRÜCÜLER

Simotion P

Açık çözüm: PC tabanlı işlemler için SIMOTION P

SIMOTION P350, en son Intel teknolojisine dayanan Windows XP işletim sistemiyle yürütülür. SIMOTION için gerçek zamanlı bir genişleme donanımı vardır. SIMOTION uygulamalarının yanı sıra, diğer PC uygulamaları da eşzamanlı olarak işleme konabilir. Bu endüstriyel PC, klavyeden dokunmatik ekranlara, farklı ekran boyutlarında ve arayüzlerde, çeşitli versiyonlar şeklinde sunulmuştur. Sürücüler, PROFIdrive ile PROFIBUS DP/PROFINET yoluyla dağıtılmış olarak bağlanmışlardır.

Uygun olduğu yerler: Açık PC ortamı gerektiren uygulamalar Tek bir hardware platformunda kontrol ve görüntüleme gerektiren uygulamalar geniş veri yönetimi, değerlendirme ve kaydetme gereken uygulamalar.

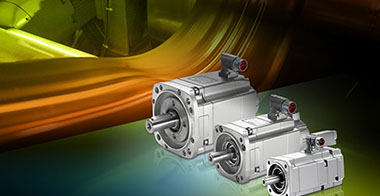

1FK7 serisi servomotorlar kompakt ve sabit mıknatıslı senkron motor teknolojisine sahip motorlardır. "High Dynamic"(düşük atalet momentli) ve "Compact" olmak üzere iki ayrı tipi vardır. Bu motorlar aşırı yük altında çalışabilmekte ve ayrıca konnektörleri istenilen yönde çevrilerek montaj esnasında kullanıcısının işini kolaylaştırmaktadır.

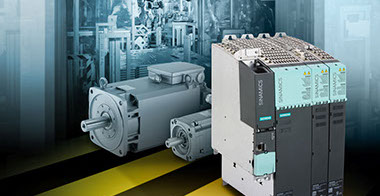

Modüler tasarım yoluyla esneklik ve ölçeklenirlik

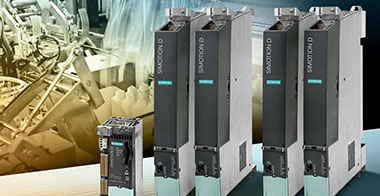

DC/AC sürücü üniteleri modüler tasarımlarıyla kendilerini farklı kılar. Sürücü beyninin tamamı sürücü gruptaki tüm kontrol fonksiyonlarını kullanan Kontrol Ünitelerinde (CU) sağlanır. Ayrıca, tüm ek sürücü fonksiyonlarını da yerine getirirler, örneğin, sürücüye bağlı I/O ları mantık zinciri içerisinde birbirine geçirme, fonksiyonları yerleştirme gibi durumların yanı sıra yüksek seviyeli otomasyon sistemlerine bağlantı yapmak için merkezi arayüz olarak PROFIBUS DP veya PROFINET'e sahiptir. Özel kontrol üniteleri olarak SIMOTION D veya SINUMERIK 840D sl hareket kontrolü ve NC uygulamaları için kullanılabilir. Hat Modülleri enerjiyi merkezi olarak DC Linkinde besler. Ayarlı besleme/yenileyici geri beslemeli Hat Modülleri, opsiyonel olarak hat beslemesiyle ileri düzeyde bir uyumluluk ve sabit bir DC link gerilimi sağlar. Motor modülleri DC linkinden gelen enerjiyle motorlara tedarik sağlar. Çift eksenli modüller özellikle kompakt bir tasarımın gerçekleştirilmesine olanak tanır. Sürücüye bağlı girişler/çıkışlar terminal modüllerini kullanarak ölçeklendirilebilir şekilde genişletilebilir.

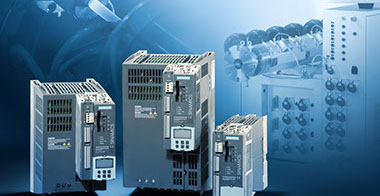

Sinamics S120 Kompakt AC/AC

SINAMICS S120 AC Sürücüler için, besleme ve motor güç kaynakları sadece Enerji Modülü adı verilen bir ünitede birleştirilir.

SINAMICS S120 AC Sürücüler için, besleme ve motor güç kaynakları sadece Enerji Modülü adı verilen bir ünitede birleştirilir. Tek eksenli uygulamalarda enerji modülüne monte edilen özel bir Kontrol Ünitesi (CU 310) sürücü kontrolüne kumanda eder. Çok eksenli uygulamalarda ise, bu, DRIVE-CLIQ yoluyla bağlantı yapılan bir Kontrol Ünitesi (örneğin, CU 320) kullanılarak kumanda edilir. Bu durumda, Kontrol Ünitesi yerine, enerji Modülleri üzerine bir Kontrol Ünitesi (CU) adaptörü bağlanır. SINAMICS S120 AC sürücüleri endüstri sektörlerinin tamamındaki tek eksenli uygulamalar için uygundur; örneğin, mikserler ve yoğurucuların yanı sıra öne arkaya hareket eden sürücüler, santrifüjler, kaldırıcılar ve ekstrüderler. Sürücü eksenlerinin birbirinden oldukça uzaklık kaldığı uygulamalar için, SINAMICS S120 AC Sürücüleri ideal çözümdür. Benzer şekilde, ambalaj ve doğramacılık endüstrilerinde artarak uygulanmakta olan modüler makine konseptleri için geçerlidir. PROFIBUS DP veya PROFINET yoluyla dağıtılmış bir topolojide daha yüksek bir kontrol için bağlantı yapılan SINAMICS S120 AC Sürücüleri, örneğin, otomatik montaj ekipmanı ve işleme sistemlerindeki görevleri konumlandırmak için kullanılabilir.

SINAMICS S120 AC Sürücüleri

SINAMICS S120 AC Sürücüde bir Kontrol Ünitesi ve bir Enerji Modülü vardır

Uygun bir Kontrol Ünitesi ile özel uygulamalar içindir.

Bir CU adaptörü kullanarak çok eksenli grupları genişletme içindir
